BASIS DATA (DATABASE)

PENGERTIAN

Basis data (bahasa Inggris: database), atau sering pula dieja basisdata, adalah kumpulan informasi yang disimpan di dalam komputer secara sistematik sehingga dapat diperiksa menggunakan suatu program komputer untuk memperoleh informasi dari basis data tersebut. Perangkat lunak yang digunakan untuk mengelola dan memanggil kueri (query) basis data disebut sistem manajemen basis data (database management system, DBMS). Sistem basis data dipelajari dalam ilmu informasi.

Istilah "basis data" berawal dari ilmu komputer. Meskipun kemudian artinya semakin luas, memasukkan hal-hal di luar bidang elektronika, artikel ini mengenai basis data komputer. Catatan yang mirip dengan basis data sebenarnya sudah ada sebelum revolusi industri yaitu dalam bentuk buku besar, kuitansi dan kumpulan data yang berhubungan dengan bisnis.

Konsep dasar dari basis data adalah kumpulan dari catatan-catatan, atau potongan dari pengetahuan. Sebuah basis data memiliki penjelasan terstruktur dari jenis fakta yang tersimpan di dalamnya: penjelasan ini disebut skema. Skema menggambarkan obyek yang diwakili suatu basis data, dan hubungan di antara obyek tersebut. Ada banyak cara untuk mengorganisasi skema, atau memodelkan struktur basis data: ini dikenal sebagai model basis data atau model data. Model yang umum digunakan sekarang adalah model relasional, yang menurut istilah layman mewakili semua informasi dalam bentuk tabel-tabel yang saling berhubungan dimana setiap tabel terdiri dari baris dan kolom (definisi yang sebenarnya menggunakan terminologi matematika). Dalam model ini, hubungan antar tabel diwakili denga menggunakan nilai yang sama antar tabel. Model yang lain seperti model hierarkis dan model jaringan menggunakan cara yang lebih eksplisit untuk mewakili hubungan antar tabel.

Istilah basis data mengacu pada koleksi dari data-data yang saling berhubungan, dan perangkat lunaknya seharusnya mengacu sebagai sistem manajemen basis data (database management system/DBMS). Jika konteksnya sudah jelas, banyak administrator dan programer menggunakan istilah basis data untuk kedua arti tersebut.

Basis data atau database

Kumpulan dari item data yang saling berhubungan satu dengan yang lainnya yang diorganisasikan berdasarkan sebuah skema atau struktur tertentu, tersimpan di hardware komputer dan dengan software untuk melakukan manipulasi untuk kegunaan tertentu Ada juga yang mendefinisikan basis data adalah kumpulan informasi yang disimpan di dalam komputer secara sistematik sehingga dapat diperiksa menggunakan suatu program komputer untuk memperoleh informasi dari basis data tersebut

Alasan Perlunya Database

ü  Basis data merupakan salah satu komponen penting dalam system informasi, karena merupakan dasar dalam menyediakan informasi.

ü  Basis data menentukan kualitas informasi : akurat, tepat pada waktunya dan relevan. Informasi dapat dikatakan bernilai bila manfaatnya lebih efektif dibandingkan dengan biaya mendapatkannya.

ü  Basis data mengurangi duplikasi data (data redudancy).

ü  Dengan mengaplikasikan basis data hubungan data dapat ditingkatkan.

ü  Basis data dapat mengurangi pemborosan tempat simpanan luar.

Terminologi Dan Konsep Basis Data

Basis data terdiri dari 2 kata, yaitu basis & data. Basis dapat diartikan sebagai markas / gudang, tempat berkumpul. Sedangkan data adalah fakta yang mewakili suatu objek seperti manusia, barang, hewan peristiwa, keadaan dan sebagainya, yang direkam dalam bentuk angka, huruf simbol, teks gambar, bunyi atau kombinasinya.

Basis data sendiri dapat di definisikan dalam sejumlah sudut pandang seperti :

1. Himpunan kelompok data / arsip yang saling berhubungan yang diorganisasi sedemikian rupa agar kelak dapat dimanfaatkan kembali dengan cepat & mudah.
2. Kumpulan data yang saling berhubungan yang disimpan secara bersama sedemikian rupa dan tanpa pengulangan/ penumpukan (redundansi), untuk memenuhi berbagai kebutuhan.
3. Kumpulan file/ tabel /arsip yang saling berhubungan yang disimpan dalam media penyimpanan elektronis.

Basis data dan lemari arsip sesungguhnya memiliki prinsip kerja dan tujuan yang sama. Prinsip utamanya adalah pengaturan data/arsip. Dan tujuan utamanya adalah kemudahan dan kecepatan dalam pengambilan kembali data/ arsip. Perbedaannya hanya terletak pada media penyimpanan yang digunakan . jika lemari arsip menggunakan lemari sebagai media penyimpanannya, maka basisdata mnenggunakan media penyimpanan elektronis seperti disk (disket, harddisk).

Yang perlu diingat adalah bahwa tidak semua bentuk penyimpanan data secara elektronis bisa disebut basis data. Yang sangat ditonjolkan dalam basisdata adalah pengaturan, pemilahan, pengelompokkan, pengorganisasian data yang akan kita simpan sesuai fungsi/jenisnya. Pemilahan/ pengelompokan ini dapat berbentuk sejumlah file/ tabel terpisah atau dalam bentuk pendefinisian kolom-kolom/field-field data dalam setiap file/tabel.

Tujuan dibangunnya basis data adalah sebagai berikut :

§        Kecepatan & kemudahan (speed)

Dengan memanfaatkan basis data, memungkinkan kita untuk dapat menyimpan data atau melakukan perubahan/ manipulasi terhadap data atau menampilkan kembali data tersebut secara lebih cepat & mudah.

§        Efisiensi ruang penyimpanan (space)

Karena keterkaitan yang erat antara kelompok data dalam sebuah basisdata,maka redundansi (pengulangan) pasti akan selalu ada, sehingga akan memperbesar ruang penyimpanan. Dengan basisdata, efisiensi ruang penyimpanan dapat dilakukan dengan menerapkan sejumlah pengkodean, atau dengan membuat relasi-relasi antar kelompok data yang saling berhubungan.

§        Keakuratan (accuracy)

Pengkodean atau pembentukan relasi antar data bersama dengan penerapan aturan/batasan (constraint), dmain data, keunikan data, dsb, yang secara ketat dapat diterapkan dalam sebuah basis data, sangat berguna untuk menekan ketidak akuratan penyimpanan data.

§        Ketersediaan (availability)

Dengan pemanfaatan jaringan komputer, maka data yang berada di suatu lokasi/cabang dapat juga diakses (tersedia/available) bagi lokasi/cabang lain.

§        Kelengkapan (completeness)

Kelengkapan data yang disimpan dalam sebuah database bersifat relatif, bisa jadi saat ini dianggap sudah lengkap, tetapi belum tentu pada suatu saat dianggap lengkap. Untuk mengakomodasi kelengkapan data, seperti

§        Keamanan (security)

aspek keamanan dapat diterapkan dengan ketat, dengan begitu kita dapat menentukan pemakai basis data serta obyek-obyek didalamnya ,serta jenis-jenis operasi apa saja yang boleh dilakukannya.

§        Kebersamaan pemakaian (sharability)

Basis data yang dikelola dengan aplikasi multi user dapat memenuhi kebutuhan ini.

Alasan mengapa mempelajari basisdata :

-       perpindahan dari komputasi ke informasi

-       himpunan elemen data semakin banyak dan beragam

o   perpustakaan digital. Video interaktif

o   kebutuhan untuk memperluas DBMS

-       DBMS mencakup bidang ilmu lain

o   System operasi, bahasa pemrograman, teori komputasi, AI, logika, multimedia.

Operasi dasar pembuatan Basis data :

n  Pembuatan Basis Data (Create Database)

Yang identik dengan pembuatan lemari arsip yang baru.

n  Penghapusan Basis Data (Drop Database)

Yang identik dengan perusakan lemari arsip (sekaligus beserta isinya, jika ada)

n  Pembuatan File/Table baru ke suatu basis data (Create Table)

Yang identik dengan penambahan map arsip baru ke sebuah lemari arsip yang telah ada.

n  Penghapusan File/Table dari suatu basis data (Drop Table)

Yang identik dengan perusakan map arsip lama yang ada di sebuah lemari arsip.

n  Penambahan data baru ke suatu file/table di sebuah basis data (insert)

Identik dengan penambahan lembaran arsip baru kesebuah map arsip.

n  Pengambilan data dari sebuah file/table (Retrieve/Search)

Identik dengan pencarian lembaran arsip dari sebuah map arsip.

n  Pengubahan data dari sebuah file/table (Update)

Identik dengan perbaikan isi lembaran arsip yang ada di sebuah map arsip.

n  Penghapusan data dari sebuah file/table (Delete)

Identik dengan penghapusan sebuah lembaran arsip yang ada di sebuah map arsip.

A.    Hirarki Data

Berdasarkan tingkat kompleksitas nilai data, tingkatan data dapat disusun kedalam sebuah hirarki, mulai dari yang paling sederhana hingga yang paling komplek.

a.       basis data, merupakan sekumpulan dari bermacam-macam tipe record yang memiliki hubungan antar record.

b.      berkas/file, merupakan sekumpulan rekaman data yang berkaitan denngan suatu objek.

c.       record , merupakan sekumpulan field/atribut/data item yang saling berhubungan terhadap obyek tertentu

-       fixed length record, semua field dalam record memiliki ukuran yang tetap.

-       Variabel length record, field-field dalam record dapat memiliki ukuran berbeda (metode penandaan yang digunakan adalah : end of record marker, indikator panjang, dan tabel posisi record)

d.      field/atribut/data item, merupakan unit terkecil yang disebut data,yang tidak dapat dipecah lagi menjadi unit lain yang bermakna.

e.       byte, adalah bagian terkecil yang dialamatkan dalam memori.

-       fixed length field, memiliki ukuran yang tetap.

-       variabel length field, field-field dalam record dapat memiliki ukuran berbeda.

6. byte mrupakan sekumpulan bit yang secara konvensional terdiri atas kombinasi delapan bit yang menyatakan sebuah karakter dalam memori (I byte= I karakter)

g.      bit, adalah sistem binner yang terdiri atas dua macam nilai, yaitu 0 dan 1. sistem binner merupakan dasar yang dapat digunakan untuk komunikasi antara manusia dan mesin, yang merupakan serangkaian komponen elektronik dan hanya dapat membedakan 2 macam keadaan, yaitu ada tegangan dan tidak ada tegangan yang masuk ke rangkaian tersebut.

B.     Konsep DBMS (database management system)

Database Management System (DBMS) merupakan paket program (Software) yang dibuat agar memudahkan dan mengefisienkan pemasukan, pengeditan, penghapusan dan pengambilan informasi terhadap database.

Software yang tergolong kedalam DBMS antara lain, Microsoft SQL, MySQL, Oracle, MS. Access, dan lain-lain

Komponen utama DBMS :

1. Perangkat keras

berupa komputer dan bagian-bagian didalamnya, seperti prosesor, memori & harddisk. Komponen inilah yang melakukan pemrosesan dan juga untuk menyimpan basis data.

2. Basisdata

sebuah DBMS dapat memiliki beberapa basisdata, setiap basisdata dapat berisi sejumlah obyek basisdata (file,tabel,indeks dsb). Disamping berisi data,setiap basisdata juga menyimpan definisi struktur (baik untuk basisdata maupun obyek-obyeknya secara detail).

3. Perangkat lunak

perangkat lunak ini terdiri dari sistem operasi dan perangkat lunak/program pengelola basisdata. Perangkat lunak inilah yang akan menentukan bagaimana data diorganisasi,disimpan, diubah dan diambil kembali. Ia juga menerapkan mekanisme pengamanan data, pemakaian data secara bersama, pemaksaan keakuratan/konsistensi data, dsb.

Contoh perangkat lunak DBMS : MS access, SQL Server, Oracle dsb.

4. Pengguna/user

pengguna dapat digolongkan menjadi 3 :

·         Pengguna akhir / end user.

Dapat dibagi menjadi 2 :

-       Pengguna aplikasi : adalah orang  yang mengoperasikan program aplikasi yang dibuat oleh pemrogram aplikasi.

-       Pengguna interaktif : adalah orang yg dpt memberikan perintah-perintah pada antar muka basisdata, misalnya SELECT, INSERT dsb.

·         Pemrogram aplikasi

adalah orang yang membuat program aplikasi yang menggunakan basisdata.

·         Administrator database / DBS (database administrator)

adalah orang yang bertanggungjawab terhadap pengelolaan basisdata.

Tugas DBA :

-       Mendefinisikan basisdata

-       Menetukan isi basisdata

-       Menentukan sekuritas basisdata

C.    Pemanfaaatan Ilmu Basis Data

Bidang Fungsional :

§  Kepegawaian

§  Pergudangan (inventory)

§  Akuntansi

§  Reservasi

§  Layanan Pelanggan

Bentuk Perusahan :

§  Perbankan

§  Rumah Sakit

§  Produsen Barang

§  Sekolah

§  Telekomunikasi

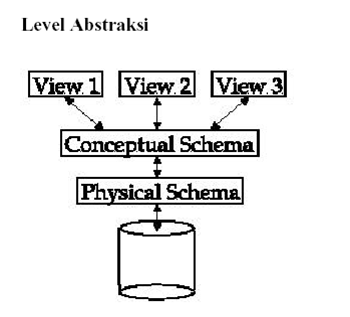

D.    Abstraksi Data

Salah satu tujuan dari DBMS adalah untuk menyediakan fasilitas/antarmuka (interface) kepada user.untuk itu system tersebut akan menyembunyikan detail tentang bagaimana data disimpan dan dipelihara, sehingga data yang terlihatoleh user sebenarnya berbeda dengan yang tersimpan secara fisik.

Abstraksi data merupakan tingkatan-tingkatan pengguna dalam memandang bagaimana sebenarnya data diolah dalam sebuah sistem database sehingga menyerupai kondisi yang sebenarnya dihadapi oleh pengguna sehari-hari.. Sebuah DBMS seringkali menyembunyikan detail tentang bagaimana sebuah data disimpan dan dipelihara (diolah) dalam sebuah sistem database, dengan tujuan untuk memudahkan pengguna dalam menggunakan DBMS tersebut. Karena itu seringkali data yang terlihat oleh pemakai sebelumnya berbeda dengan yang tersimpan secara fisik.

Terdapat 3 level abstraksi :

1.      Level Fisik (Physical Level)

Lapis fisik merupakan lapis terendah, lapis ini menjelaskan bagaimana (how) data sesungguhnya disimpan. Pada lapis inilah struktur data dijabarkan secara rinci.

2.      Level Logik / Konseptual (Conceptual Level)

Lapis konseptual lebih tinggi dari lapis fisik. Lapis ini menjabarkan data apa (what) saja yang sesungguhnya disimpan pada basisdata, dan juga menjabarkan hubungan-hubungan antardata secara keseluruhan. Seorang pengguna dalam level ini dapat mengetahui bahwa data mahasiswa disimpan pada tabel mahasiswa, tabel krs, tabel transkrip dan lain sebagainya. Level ini biasa dipakai oleh DBA.

3.      Level Penampakan/pandangan (View Level)

Lapis pandangan merupakan lapis tertinggi pada abstraksi data. Pada lapis ini pengguna hanya mengenal struktur data yang sederhana, yang berorientasi pada kebutuhan pengguna. Data yang dikenal oleh masing-masing pengguna bisa berbeda-beda dan barangkali hanya mencakup sebagian dari basis data. Misalnya: Bagian keuangan hanya membutuhkan data keuangan, jadi yang digambarkan hanya pandangan terhadap data keuangan saja, begitu juga dengan bagian akuntansi, hanya membutuhkan data akuntansi saja. Jadi tidak semua pengguna database membutuhkan seluruh informasi yang terdapat dalam database tersebut.

E.     Model Basis Data

Model database adalah suatu konsep yang terintegrasi dalam menggambarkan hubungan (relationships) antar data dan batasan-batasan (constraint) data dalam suatu sistem database. Model data yang paling umum, berdasarkan pada bagaimana hubungan antar record dalam database (Record Based Data Models), terdapat tiga jenis,

yaitu :

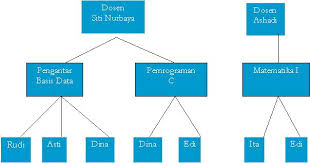

a. Model Database Hirarki (Hierarchical Database Model)

Model hirarkis biasa disebut model pohon, karena menyerupai pohon yang dibalik. Model ini menggunakan pola hubungan orangtua-anak

b. Model Database Jaringan (Network Database Model)

c. Model Database Relasi (Relational Database Model)

Model Relasional merupakan model yang paling sederhana sehingga mudah digunakan dan dipahami oleh pengguna. Model ini menggunakan sekumpulan tabel berdimensi dua ( yang disebut relasi atau tabel ), dengan masing-masing relasi tersusun atas tupel atau baris dan atribut. DBMS yang bermodelkan relasional biasa disebut RDBMS (Relational Data Base Management System). Model database ini dikemukakan pertamakali oleh EF codd, seorang pakar basisdata. Model ini sering disebut juga dengan database relasi.

Model database hirarki dan jaringan merupakan model database yang tidak banyak lagi dipakai saat ini, karena adanya berbagai kelemahan dan hanya cocok untuk struktur hirarki dan jaringan saja. Artinya tidak mengakomodir untuk berbagai macam jenis persoalan dalam suatu sistem database.

Model database relasi merupakan model database yang paling banyak digunakan saat ini, karena paling sederhana dan mudah digunakan serta yang paling penting adalah kemampuannya dalam mengakomodasi berbagai kebutuhan pengelolaan database. Sebuah database dalam model ini disusun dalam bentuk tabel dua dimensi yang terdiri dari baris (record) dan kolom (field), pertemuan antara baris dengan kolom disebut item data (data value), table-tabel yang ada di hubungkan (relationship) sedemikian rupa menggunakan field-field kunci (Key field) sehingga dapat meminimalkan duplikasi data.

Tingkatan Data Dalam Database Relasi

Dalam suatu sistem database relasi, data yang tersimpan dalam DBMS mempunyai tingkatan-tingkatan, sebagai berikut :

Karakter (Characters)

Merupakan bagian terkecil dalam database, dapat berupa karakter numerik (angka 0 s.d 9), huruf ( A - Z, a - z) ataupun karakter-karakter khusus, seperti *, &. %, # dan lain-lain.

Field atau Attribute

Merupakan bagian dari record yang menunjukkan suatu item data yang sejenis, Misalnya : field nama, file NIM dan lain sebagainya. Setiap field harus mempunyai nama dan tipe data tertentu. Isi dari field di sebut Data Value. Dalam table database, field ini disebut juga kolom.

Record atau Tupple

Tuple/Record adalah kumpulan data value dari attributee yang berkaitan sehingga dapat menjelaskan sebuah entity secara lengkap. Misal : Record entity mahasiswa adalah kumpulan data value dari field nobp, nama, jurusan dan alamat per-barisnya. Dalam tabel database, Record disebut juga baris.

Table/Entity

Entity merupakan sesuatu yang dapat diidentifikasi dari suatu sistem database, bisa berupa objek, orang, tempat, kejadian atau konsep yang informasinya akan disimpan di database. Misal. Pada sistem database akademik, yang menjadi entity adalah, mahasiswa, dosen, matakuliah dan lain-lain. Dalam aplikasi nantinya, penggunaan istilah Entity sering di samakan dengan istilah Tabel. (Entity = table). Disebut tabel, karena dalam merepresentasikan datanya di atur dalam bentuk baris dan kolom. Baris mewakili 1 record dan kolom mewakili 1 field. Dalam sistem database tradisional, entity/table ini disebut juga dengan file.

Database

Kumpulan dari tabel-tabel yang saling berelasi, disusun secara logis, sehingga menghasilkan informasi yang bernilai guna dalam proses pengambilan keputusan.

Ada beberapa sifat yang melekat pada suatu tabel :

• Tidak boleh ada record yang sama (kembar)

• Urutan record tidak terlalu penting, karena data dalam record dapat diurut sesuai dengan kebutuhan.

• Setiap field harus mepunyai nama yang unik (tidak boleh ada yang sama).

• Setiap field mesti mempunyai tipe data dan karakteristik tertentu

MACAM-MACAM PERINTAH DATA BASE

1. Bahasa Definisi Data (Data Definition Language/ DDL)

DDL adalah perintah-perintah yang biasa digunakan oleh administrator basis data (DBA) utnuk mendefinisikan skema ke DBMS. Skema adalah deskripsi lengkap tentang struktur medan, rekaman, dan hubungan data pada basis data Index merupakan suatu mekanisme yang lazim digunakan pada basis data, yang memungkinkan pengambilan data dapat dilakukan dengan cepat.

DDL Digunakan untuk mespesifikasikan struktur/skema basis data yang menggambarkan/mewakili desain basis data secara keseluruhan.

Hasil kompilasi perintah DDL adalah kamus data (File yang berisi metadata (data yang mendeskripsikan data sesungguhnya).

Struktur penyimpan dan metode akses yang digunakan oleh sistem basis data disebut dengan data storage and definition language.

2. Bahasa Manipulasi Data (Data Manipulation laguage/ DML)

DML adalah perintah-perintah yang digunakan untuk mengubah, manipulasi dan mengambil data pada basis data. Tindakan seperti menghapus, mengubah, dan mengambil data menjadi bagian dari DML.

DML pada dasarnya dibagi menjadi dua :

- Prosedural, yang menuntut pengguna menentukan data apa saja yang diperlukan dan bagaimana cara mendapatkannya.

- Nonprosedural, yang menuntut pengguna menentukan data apa saja yang diperlukan, tetapi tidak perlu menyebutkan cara mendapatkannya.

3. DQL ( Data Query Language)

Query sesungguhnya berarti pertanyaan atau permintaan. Istilah ini tetap dipertahankan dalam bentuk asli, karena telah populer di kalangan pengguna DBMS di Indonesia

F.     Model Entity-Relationship (ER)

Model Entity-Relationship adalah model data konseptual tingkat tinggi untuk perancangan basis data. Model data konseptual adalah himpunan konsep yang mendeskripsikan struktur basis data, transaksi pengambilan dan pembaruan basis data.

Model ER adalah data konseptual tak tergantung DBMS dan platform perangkat keras tertentu. Model ER dikemukakan oleh Chen [1976]. Sejak itu, telah memperoleh banyak perhatian dan perluasan.

Model ER adalah persepsi terhadap dunia nyata sebagai terdiri objek-objek dasar yang disebut entitas dan keterhubungan (relationship) antar entitas-entitas itu.

Konsep paling dasar di model ER adalah entitas, relationship dan atribut.

Komponen-komponen utama model ER adalah:

a.Entitas (entity), Entitas memodelkan objek-objek yang berada diperusahaan/lingkungan.
b.Relationship. Relationship memodelkan koneksi/hubungan di antara entitas-entitas.
c.Atribut-atribut (properi-properti), memodelkan properti-properti dari entitas dan relationship.
d.Konstrain-konstrain (batasan-batasan) integritas, konstrain-konstrain ketentuan validitas.

Entitas (Entity) dan Himpunan Entitas (Entitas Sets)

Entitas merupakan individu yang mewakili sesuatu yang nyata (eksistensinya) dan dapat dibedakan dari sesuatu yang lain. Sebuah kursi yang kita duduki, seseorang yang menjadi pegawai di sebuah perusahaan dan sebuah mobil yang melintas di depan kita adalah entitas.

Sekelompok entitas yang sejenis dan berada dalam lingkup yang sama membentuk sebuah himpunan entitas (entity sets). Sederhananya, entitas menunjuk pada individu suatu objek, sedang himpunan entitas menunjuk pada rumpun (family) dari individu tersebut.

Seorang pasien, misalnya akan dimasukkan dalam himpunan entitas pasien. Sedang seorang dokter akan ditempatkan dalam himpunan entitas dokter.
Dalam berbagai pembahasan/literature, penyebutan himpunan entitas (yang kurang praktis) ini seringkali digantikan dengan sebutan entitas saja.
Karena itu sering ditemui, penggunaan istilah entitas (entity) di sebuah literature sebenarnya menunjuk pada himpunan entitas.

Kunci Entitas

Sebagaimana model relasional, adalah penting dan berguna untuk memasukkan kunci yang diasosiasikan dengan himpunan entitas. Kunci pada himpunan entitas S, adalah himpunan atribut A. Sehingga tidak ada dua entitas di S yang mempunyai nilai sama untuk tiap atribut di A dan tidak ada subset di A yang dapat menjadi kunci di S, dengan demikian kunci mempunyai property minimal.

Atribut (Atributes/Properties)

Setiap entitas pasti memiliki atribut yang mendeskripsikan karakteristik (property) dari entitas tersebut. Penentuan / pemilihan atribut-atribut yang relevan bagi sebuah entitas merupakan hal penting lainnya dalam pembentukan model ER. Contoh : nim, nama, alamat, kode.

Relasi (Relationship) dan Himpunan Relasi (Relationship Sets)

Relasi menunjukkan adanya hubungan di antara sejumlah entitas yang berasal dari himpunan entitas yang berbeda.

Misalnya, entitas seorang mahasiwa dengan

nim = ‘980001’ dan

nama_mhs = ‘Ali Akbar’ (yang ada di himpunan entitas Mahasiswa)

mempunyai relasi dengan entitas sebuah mata kuliah dengan

kode_kul=’IF-110’ dan

nama_kul=’Struktur Data’.

Relasi diantara kedua entitas tadi mengandung arti bahwa mahasiswa tersebut sedang mengambil/mempelajari mata kuliah tersebut di sebuah perguruan tinggi yang ditinjau.

Kumpulan semua relasi diantara entitas-entitas yang terdapat pada himpunan entitas-himpuan entitas tersebut membentuk himpunan relasi (relationship sets).

Sebagaimana istilah himpunan entitas yang banyak sekali disingkat menjadi entitas, istilah himpunan relasi jarang sekali digunakan dan lebih sering disingkat dengan istilah relasi saja.

Kardinalitas/derajat Relasi

Kardinalitas Relasi menunjukkan jumlah maksimum entitas yang dapat berelasi dengan entitas pada himpunan entitas yang lain. Kardinalitas relasi merujuk kepada hubungan maksimum yang terjadi dari himpunan entitas yang satu ke himpunan entitas yang lain dan begitu juga sebaliknya.

Kardinalitas di antara dua himpunan entitas (misalnya A dan B) dapat berupa :

a.   Satu ke satu (One to One),

setiap entitas pada himpunan entitas A berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas begitu juga sebaliknya setiap entitas pada himpunan entitas B berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas A.

b.   Satu ke Banyak (one to many),

setiap entitas pada himpunan entitas A dapat berhubungan dengan banyak entitas pada himpunan entitas B, tetapi tidak sebaliknya, dimana setiap entitas pada himpunan entitas B berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas A.

c.   Banyak ke Satu (Many to One),

setiap entitas pada himpunan entitas A berhubungan dengan paling banyak dengan satu entitas pada himpunan entitas B, tetapi tidak sebaliknya, dimana setiap entitas pada himpunan entitas A berhubungan dengan paling banyak satu entitas pada himpunan entitas B.

d.   Banyak ke Banyak (Many to Many)

setiap entitas pada himpunan entitas A dapat berhubungan dengan banyak entitas pada himpunan entitas B, demikian juga sebaliknya, di mana setiap entitas pada himpunan entitas B dapat berhubungan dengan banyak entitas pada himpunan entitas A.

Diagram Entity-Relationship (ER)

Penggambaran Model ER secara sistematis dilakukan melalui diagram ER. Notasi-notasi simbolik di dalam Diagram ER yang dapat digunakan adalah:

1.      Persegi panjang, menyatakan Himpunan Entitas.

2.      Lingkaran/Elips, menyatakan atribut (Atribut yang berfungsi sebagai key digaris bawahi).

3.      Belah ketupat, menyatakan Himpunan Relasi.

4.      Garis, sebagai penghubung antara Himpunan Relasi dengan Himpunan Entitas dan Himpunan Entitas dengan atributnya.

5.      Kardinalitas Relasi dapat dinyatakan dengan banyaknya garis cabang atau dengan pemakaian angka (1 dan 1 untuk relasi one to one, 1 dan N untuk relasi one to many atau N dan N untuk relasi many to many).

Tahap Pembuatan Diagram ER

Diagram ER selalu dibuat secara bertahap. Paling tidak ada dua kelompok penahapan yang biasa ditempuh di dalam pembuatan diagram ER, yaitu :

a. Tahap pembuatan Diagram ER awal (preliminary design). Yaitu :

-       Mengidentifikasi dan menetapkan seluruh entity yang terlibat dalam sistem database tersebut.

-       Menentukan attribute-attribute atau field dari masing-masing entity beserta kunci (key)-nya.

-       Menentukan attribute dari suatu entitas sangat menentukan baik atau tidaknya sistem database yang dirancang, karena attribute ini sangat menentukan nantinya dalam proses relasi. Attribute merupakan ciri khas yang melekat pada suatu entity, misalnya attribute pada mahasiswa dapat berupa nobp, nama, tempat lahir, tanggal lahir, alamat, nama orang tua, pekerjaan orang tua dan lain-lain. Dari sekian banyak kemungkinan attribute yang ada pada entity mahasiswa, kita dapat menggunakan hanya yang perlu saja. Setelah menentukan attributenya selanjutnya adalah menentukan field kunci. Field kunci adalah penanda attribute tersebut sehingga bisa digunakan untuk relasi nantinya dan field kunci ini harus bersifat unik. Misalnya pada entity mahasiswa, attribute nobp bisa dijadikan field kunci, karena bersifat unik dan tidak ada mahasiswa yang mempunyai nobp sama.

-       Mengidentifkasi dan menetapkan seluruh himpunan relasi diantara himpunan-himpunan entity yang ada beserta kunci tamu (foreign key)- nya. Setelah menentukan entity dan attribute beserta field kuncinya, maka selanjutnya adalah menentukan entity yang terbentuk akibat adanya relasi antar entity. Misalnya antara entity mahasiswa dengan entity dosen, terjadi suatu hubungan proses mengajar, maka proses mengajar ini merupakan entity baru. Entity mengajar ini harus kita tentukan juga attribute yang melekat padanya beserta kunci tamu (foreign key). Kunci tamu adalah field kunci utama pada tabel lain, dan field tersebut digunakan juga pada tabel yang satu lagi. Misalnya nobp adalah field kunci dari entity mahasiswa, pada entity mengajar terdapat juga attribute NoBP, maka keberadaan  attribute nobp pada entity mengajar disebut sebagai kunci tamu. Proses menentukan hubungan antar entity juga sangat menentukan kualitas system database yang dirancang.

-       Menentukan derajat relasi untuk setiap himpunan relasi. Setelah semua entity dan attribute yang dibutuhkan terbentuk, maka selanjutnya adalah menentukan derajat relasi antar entity tersebut, apakah satu kesatu, satu ke banyak atau sebaliknya, atau banyak ke banyak. Berhati-hatilah dalam menentukan derajat relasi ini, karena nantinya akan berhubungan dengan proses query terhadap data

-       Melengkapi himpunan entitas dan himpunan relasi dengan atribut-atribut deskriptif (non key).

Jenis-Jenis Kunci (Key)

• Candidat Key

Sebuah attribute atau lebih yang secara unit mengidentifikasi sebuat record, disebut candidate key. Attribute ini mempunyai nilai yang unik pada hampir setiap recordnya. Fungsi dari candidate key ini adalah sebagai calon primary key.

Contoh candidate-key :

			Candidate Key

ID_Cus	Name	NoOfPay	Amount
112233	Tim	890	9000
112231	Kate	891	8000
112241	Tyson	895	10000

• Primary Key

Salah satu atrribut dari candidat key dapat dipilih menjadi primary key dengan 3 kriteria sbb :

-       Key tersebut lebih natural untuk dijadikan acuan

-       Key tersebut lebih sederhana

-       Key tersebut cukup uniqe

• Foreign Key

Jika sebuah primary key terhubungan ke table/entity lain, maka keberadaan primary key pada entity tersebut di sebut sebagai foreign key. Misal : Primary Key KodeDosen dari entity Dosen digunakan juga pada field entity KRS, maka keberadaan field KodeDosen pada entity KRS disebut sebagai foreign key.

• Alternate Key

Setiap atribut dari candidate key yang tidak terpilih sebagai primary key akan dinamakan alternate key. Pada contoh sebelumnya bila untuk primary key dipilih ID_Cus maka alternate key nya adalah No.of Pay

.

	Primary Key

KODE	MK	SKS	KD-Dosen
TEL 100	Fisika	3	D-101
TEL 200	Isyarat	2	D-109
TEL 210	T.Kendali	2	D-101

KD-Dosen	Nama_Dosen
D-100	Badu,S.T
D-101	Ir.Thomas
D-109	Harry,S.T,M.T

	Primary Key

b. Tahap optimasi Diagram ER (final design).

G.    Normalisasi

Proses normalisasi adalah proses untuk memperoleh properti-properti skema relasi yang bagus menjadi bentuk normal lebih tinggi sehingga syarat-syarat dibawah ini terpenuhi:

a.       Mengoptimalisasi redudansi (pengulangan data yang tidak perlu). Redudansi tidak bisa dihilangkan sama sekali karena berguna untuk integritas referensial, tetapi redudansi bisa dioptimalisasi. Untuk jumlah data yang tidak terlalu banyak mungkin tidak terlalu berpengaruh dalam hal penggunaan harddisk. Tapi bayangkan jika ada ribuan, bahkan jutaan redudansi, mungkin akan sangat berpengaruh pada penggunaan ruang.

b.      Menghilangkan anomali. Anomali pada dasarnya adalah ketidak-konsistenan (inkonsistensi). Misalkan ada pergantian nama dari Bank Perkasa menjadi Bank Perkasa Utama sebanyak 4 record. Jika pergantian nama hanya dilakukan pada salah satu record saja, maka terjadi ketidak-konsistenan yaitu satu nomor bank berrelasi dengan 2 nama bank yang berbeda.

Dekomposisi tabel dapat mengurangi redudansi yang ada dan menghilangkan anomali.

Perancangan melalui proses normalisasi mempunyai keuntungan-keuntungan sebagai berikut :

a.       Meminimalkan ukuran penyimpanan yang diperlukan untuk penyimpanan data.

2. Meminimalkan resiko inkonsistensi data pada basis data.
3. Meminimalkan kemungkinan anomaly pembaruan.
4. Memaksimalkan stabilitas struktur data.

SQL (Structured Query Language)

SQL adalah bahasa yang digunakan untuk berkomunikasi dengan database. Menurut ANSI (American National Standards Institute), bahasa ini merupakan standar untuk relational database management systems (RDBMS):

Pernyataan-pernyataan SQL digunakan untuk melakukan beberapa tugas seperti : update data pada database atau menampilkan data dari database. Hampir semua software database mengimplementasikan bahasa SQL sebagai komponen utama dari produknya, salah satunya MySQL.

MySQL

Untuk melakukan administrasi dalam basis data MySQL, dapat menggunakan modul yang sudah termasuk yaitu command-line (perintah: mysql dan mysqladmin). Juga dapat di-download dari situs MySQL yaitu sebuah modul berbasis grafik (GUI): MySQL Administrator dan MySQL Query Browser. Selain itu terdapat juga sebuah perangkat lunak gratis untuk administrasi basis data MySQL berbasis web yang sangat populer yaitu phpMyAdmin. Untuk perangkat lunak untuk administrasi basis data MySQL yang dijual secara komersial antara lain: MySQL front, Navicat dan EMS SQL Manager for MySQL

Perintah dasar MySQL

Bahasa SQL memiliki struktur yang mudah dipahami karena perintah – perintahnya pada dasarnya dibuat dari bahasa Inggris. Sehingga kita dapat melakukan perintah – perintah SQL ke dalam database MySQL, yaitu

ü  Memasukkan atau menambah record baru ke dalam database.

ü  Mengeksekusi query database

ü  Mengambil data dari database

ü  Mengubah record pada database

ü  Menghapus record pada database

Perintah SQL dapat diketik dengan huruf besar atau kecil (non case sensitive). Setelah selesai mengetik perintah di MySQL harus diakhiri dengan tanda titik koma sebagai penanda akhir dari perintah MySQL. Perintah SQL dapat diketik dengan huruf besar atau kecil (non case sensitive). Setelah selesai mengetik perintah di MySQL harus diakhiri dengan tanda titik koma sebagai penanda akhir dari perintah MySQL.

DBMS (Database Management System)

Menurut Date, Sistem Basis Data adalah system terkomputerisasi yang tujuan utamanya adalah memelihara informasidan membuat informasi tersebut tersedia saat dibutuhkan.

Manajemen Sistem Basis Data (Database Management System ± DBMS) adalah perangkat lunak yang didesain untuk membantu dalam hal pemeliharaan dan utilitas kumpulan data dalam jumlah besar. DBMS dapat menjadi alternative penggunaan secara khusus untuk aplikasi, semisal penyimpana n data dalam fiel dan menulis kode aplikasi yang spesifik untuk pengaturannya.

DAFTAR PUSTAKA

1.      http://id.wikipedia.org/wiki/Firewall

2.      http://linux.or.id/node/2929

3.      http://students.ukdw.ac.id/%7E22022807/kommasd.html

4.      http://dwiyatmoko.multiply.com/journal

5.      http://sdn.vlsm.org/share/ServerLinux/node161.html

6.      http://opensource.telkomspeedy.com/wiki/index.php/Mini_Howto_iptables_untuk_Firewall
